精密低噪聲直流電壓源LP6016-01/LP6016-01P|深圳華清儀器儀表有限公司優惠價供應日本NF/精密低噪聲直流電壓源 LP6016-01/LP6016-01P

傳感器和器件的偏置及控制電壓源

▲ LP6016-01

直流電壓源具有低噪聲，高穩定性的特點。此外，還標配LAN，USB和RS-232通訊界面。輸出噪聲電壓zui高為10μVrms，輸出溫度穩定性小于±10ppm/°C。
建議在各種高精度測試應用中使用LP6016-01。相關應用的更多詳細信息，請參閱“應用”。

可外部控制  可用于系統集成

2U,半機架尺寸

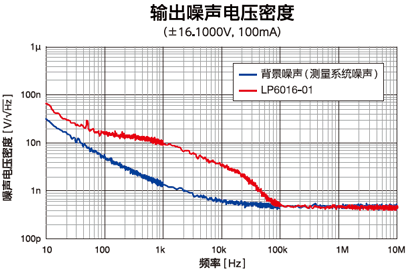

輸出噪聲: 10 μVrms     頻寬 10 Hz to 20 MHz

輸出電壓穩定性: ±10 ppm/°C typ.

輸出電壓:
LP6016-01: 0 ～ ±16.1 V
LP6016-01P: 0 ～ +16.1 V(2通道)
設定分辨率: 500 μV
設定精度: ±(0.03%＋250 μV)

輸出電流: zui大0.1 A

外部控制通訊界面: USB, RS-232, LAN

對應嵌入需求
若考慮將其嵌入檢查設備，敬希垂詢。

如電壓·電流等各類規格，皆可客制。

根據形狀，輸入/輸出端口，外圍設備等的嵌入環境進行客制。

若有批量購買或多次訂貨等情況，可議價。

測量系統  －控制設備的電壓源、傳感器等偏置電壓源－

產品檢測  －用作測試電子元件的控制電源、參考電源－

測量系統  －控制設備的電壓源、傳感器等偏置電壓源－

例: 發光電二極管

通過將其用作偏置電源，提升檢測信號的SN比。
當檢測發光二極管的信號時，檢測訊號會受偏置電壓源的影響變化很大。
使用低噪聲偏置電源來提高微小信號(如生物信號)的檢測精度極為重要。

實測舉例  提供偏置電壓情況下的檢出信號比較。

作為偏置電壓源的一般線性電源與LP6016-01電源進行使用比較，結果如下框架圖所示。

	LP6016-01	一般的線性電源
實時波形
平均化
頻譜觀測
	▲波形可在平均化后觀測。	▲即使在平均化后，由于受信號頻率附近的     噪聲影響，仍無法觀測到波形。

測量框架圖

▼

作為高度靈敏傳感器的偏置電壓源，如磁傳感器和光學傳感器  提高SN比

產品檢測  －用作測試電子元件的控制電源、參考電源－

例: 晶體振蕩器

通過將其用作控制電源，可降低頻率變化。
當檢測在評估晶體振蕩器的相位噪聲、頻率精度、頻率穩定性等時，控制電壓源的穩定性是影響評估結果的因素。
因此，采用精密電源評估VCXO(壓控晶體振蕩器)尤為重要。

實測舉例  VCXO的頻率測量 ?通過控制電源進行輸出頻率比較?

如下圖表，用于VCXO控制電壓源的一般參考電源與LP6016-01的比較數據。
※圖表的Δ頻率代表以控制電壓Vb＝1.000V時的輸出頻率(約 30 MHz)作為基準來顯示差分。

LP6016-01	一般的基準電壓源
▲“LP6016-01”具有10μVrms的極低噪聲及出色的設定精度與高穩定性的輸出電壓，     非常適用于VCXO的評估。     在長時間反復控制電壓的出廠測試中，與良品率相關聯

▼

作為晶體振蕩器、半導體設備、電子元件等的控制電壓源  改善出廠測試良品率
