| 產地類別 | 國產 | 產品種類 | 其他 |
|---|---|---|---|
| 價格區間 | 1-5千 | 介質分類 | 氣體 |
| 應用領域 | 環保,化工,地礦,能源,電氣 |
XSR22FA\FB\FC系列溫壓補償流量積算器
XSR22FA適用于配接明渠流量計的應用。XSR22FB\FC適用于需要溫度、壓力補償運算的應用。
128×64點陣液晶屏顯示，鋁合金外殼。適應 巴歇爾槽，直角槽，矩形堰流量裝置等
產品簡介
詳細介紹
溫壓補償流量積算儀
XSR22FA\FB\FC系列溫壓補償流量積算器
■ XSR22FA適用于配接明渠流量計的應用。XSR22FB\FC適用于需要溫度、壓力補償運算的應用。
■ 128×64點陣液晶屏顯示，鋁合金外殼。
■ XSR22FA具備電流（電壓）液位輸入通道。適應 巴歇爾槽，直角槽，矩形堰流量裝置等。XSR22FB\FC同時具備電流（電壓）流量輸入通道和脈沖量輸入通道。適應各種流量變送器，傳感器。XSR22FB主要配接差壓流量傳感器。
■ XSR22FA標配1路獨立的外供電源，用于流量變送器供電。
■ XSR22FB\FC標配2路獨立的外供電源，分別用壓力（溫度）和流量變送器供電。
■ 漢字顯示方式，方便的設置引導方式。簡化參數設置過程。
■ 記錄瞬時流量，溫度、壓力的歷史數據（曲線），并可查詢。
■ 3年內每年，每月，每日累積流量記錄及查詢。
■ 停電信息記錄及查詢。
■ 自動屏保功能。
■ 輸入信號測量精度0.2級，測控速度0.6秒。
■ 可選配USB接口，實現記錄數據轉儲。
■ 可選配2點報警輸出，實現各測量值的報警和累積量的預置輸出。
■ 可選配1路變送輸出，可針對各測量值。
■ 可選配通訊接口

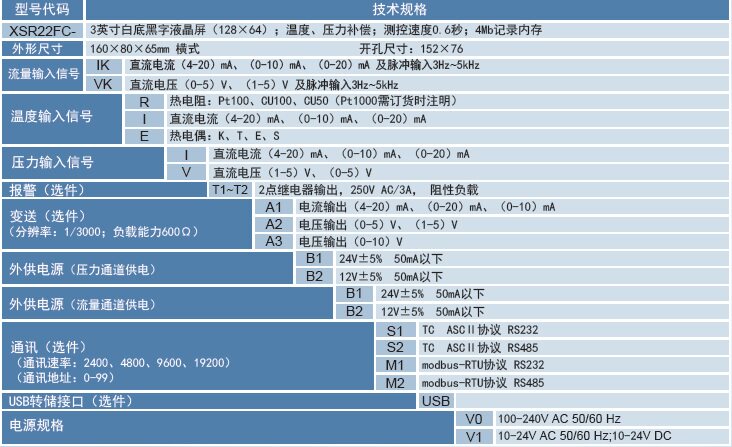

智能溫壓補償流量積算儀選型說明：
內容 | 代碼說明 | ||||||||||||||
XSR22 | 3英寸白底黑字液晶屏（128×64）；溫度、壓力補償；測控速度0.6秒；4Mb記錄內存 | ||||||||||||||
版本 | FA- | 配接明渠流量計積算器 | |||||||||||||
FB- | 配接差壓流量計積算器 | ||||||||||||||
FC- | 通用標準積算器 | ||||||||||||||
外形尺寸 |
| 160×80×65mm 橫式 開孔尺寸：152×76 | |||||||||||||
BS | 壁掛方式散件 | ||||||||||||||
BK | 壁掛方式帶機殼的整機 | ||||||||||||||
流量輸入信號 （限FB/FC版） | IK | 直流電流（4-20）mA、（0-10）mA、（0-20）mA 及脈沖輸入3Hz～5kHz | |||||||||||||
VK | 直流電壓（0-5）V、（1-5）V 及脈沖輸入3Hz～5kHz | ||||||||||||||
溫度輸入信號 （限FB/FC版） | R | 熱電阻：Pt100、CU100、CU50（Pt1000需訂貨時注明） （限FB/FC版） | |||||||||||||
I | 直流電流（4-20）mA、（0-10）mA、（0-20）mA （限FB/FC版） | ||||||||||||||
E | 熱電偶：K、T、E、S | ||||||||||||||
壓力輸入信號 （限FB/FC版） | I | 直流電流（4-20）mA、（0-10）mA、（0-20）mA | |||||||||||||
V | 直流電壓（0-5）V、（1-5）V | ||||||||||||||
報警（選件） | T1～T2 | 2點繼電器輸出 （250V AC/3A,阻性負載） | |||||||||||||
變送（選件） （分辨率：1/3000；負載能力：600Ω） | A1 | 電流輸出（4-20）mA、（0-10）mA、（0-20）mA | |||||||||||||
A2 | 電壓輸出（1-5）V、（0-5）V | ||||||||||||||
A3 | 電壓輸出（0-10）V | ||||||||||||||
外供電源（壓力通道供電） | B1 | 24V±5% 50mA以下 | |||||||||||||
B2 | 12V±5% 50mA以下 | ||||||||||||||
外供電源（流量通道供電）（限FB/FC版） | B1 | 24V±5% 50mA以下 | |||||||||||||
B2 | 12V±5% 50mA以下 | ||||||||||||||
通訊（選件） （通訊速率：2400、4800、9600、19200） （通訊地址：0-99） | S1 | TC ASCII協議 RS232 | |||||||||||||
S2 | TC ASCII協議 RS485 | ||||||||||||||
M1 | Modbus-RTU協議 RS232 | ||||||||||||||
M2 | Modbus-RTU協議 RS485 | ||||||||||||||
USB轉儲接口（選件） | USB |
| |||||||||||||
電源規格 | V0 | 100-240V AC 50/60 Hz | |||||||||||||
V1 | 10-24V AC 50/60 Hz；10-24V DC | ||||||||||||||
英文界面選項（僅限FC版） | E | 英文版本 | |||||||||||||
