交叉滾子軸承 X 線性位移臺，ULTRAlign，12.7 mm

型號： M-461-X-M

特征

精密控制和額外剛度

ULTRAlign 不銹鋼交叉滾子位移臺提供薄型，但實心且穩定的線性位移，可以鎖定在適當位置，而不會干擾位移或位置。交叉滾子軸承的線性位移和精密制造的軸承參考表面為任何軸提供 <100 µrad 的大角度偏差，適用于許多標準光學應用（例如干涉測量）。Z 軸位移臺不依賴彈簧支撐，確保zui大垂直載重能力。這些位移臺的安裝表面有多個螺紋孔，適用于英制或公制單位，可更容易且通用地安裝在大多數臺式光學系統中。

交叉滾子軸承 X 線性位移臺技術參數

• 位移軸

  X

• 大位移臺行程

  13 mm

• 螺紋類型

  M4 and M6

• 負載

  89 N

• 大中心負載

  89 N

• 垂直負載能力

  36 N

• 角度偏差

  <100 µrad

• 材料

  Stainless Steel

• 軸承

  Crossed-Roller Bearings

• 驅動位置

  Center drive

• 推薦使用調節螺絲

  AJS100-0.5

• 推薦的游標卡尺

  SM-13

• 推薦使用 TRB 電動促動器

  TRB12CC or TRB12PP

• 行程要求

  12.7 to 25.4 mm

預裝的交叉滾柱軸承提供可重復的零粘滑線性運動，偏移量可忽略不計的。滾輪條使圓柱形滾輪保持交替傾斜 90°，以確保與硬化和接地路線的恒定線性接觸。

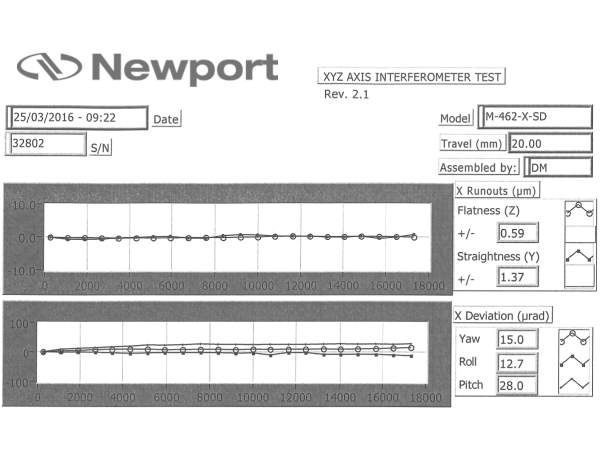

進行單獨測試以保證小于 100 µrad 的偏差

每個 ULTRAlign 不銹鋼交叉滾子位移臺經過單獨測試，以確保其滿足小于 100 µrad 角度偏差要求。我們不是說說而已，而是能夠提供切實的保證。每個位移臺都附帶真實測試結果。
