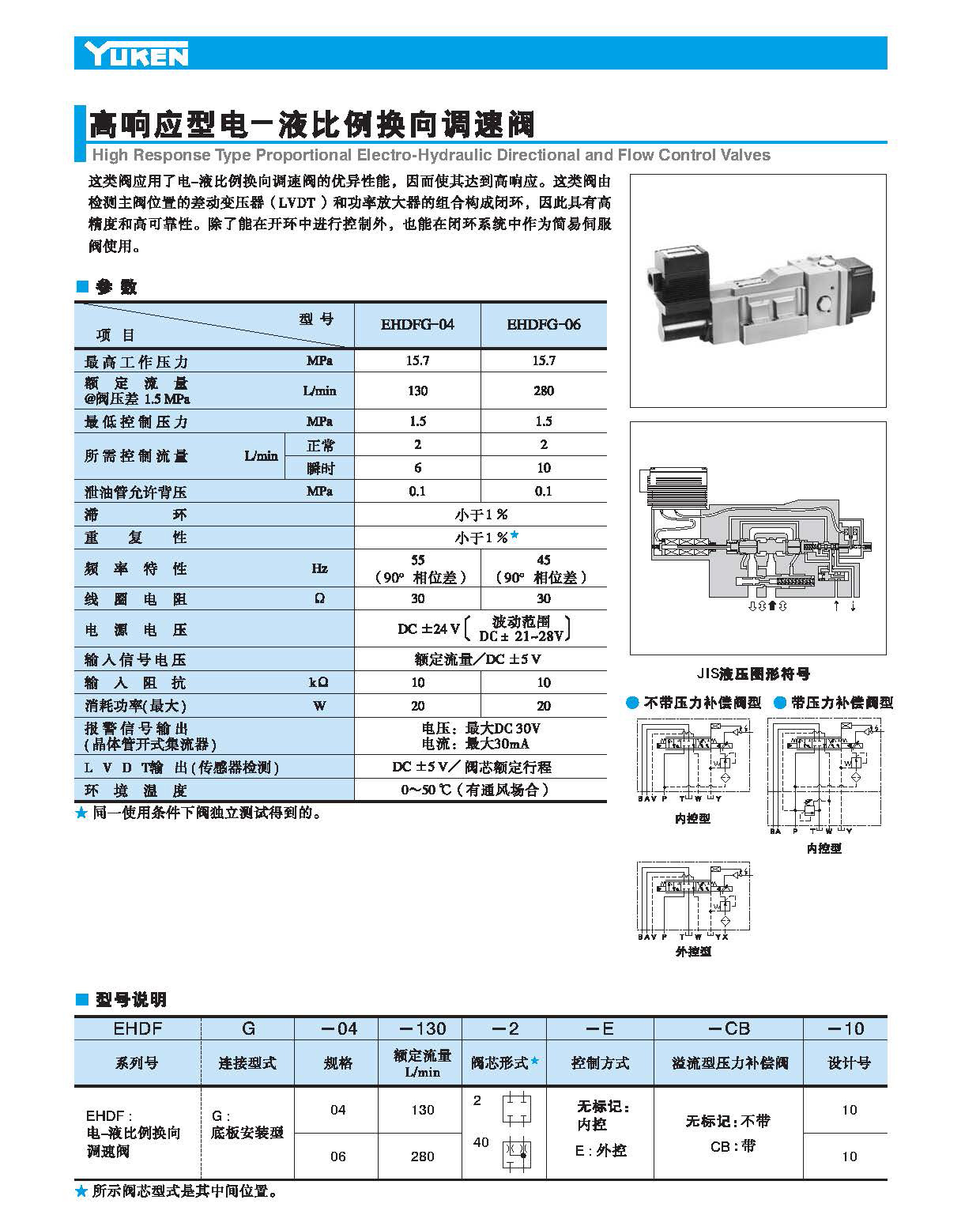

YUKEN EH系列 高響應型電-液比例換向調速閥
高響應型電一液比例換向調速閥
High Response Type Proportional Electro-Hydraulic Directional and Flow Control Valves
這類閥應用了電-液比例換向調速閥的優異性能，因而使其達到高響應。這類閥由 檢測主閥位置的差動變壓器
（LVDT)和功率放大器的組合構成閉環，因此具有高 精度和高可靠性。除了能在開環中進行控制外，也能在
閉環系統中作為簡易伺服閥使用。
■參數
型號 項目 | EHDFG-04 | EHDFG-06 | |
工作壓力MPa | 15.7 | 15.7 | |
額定流量 @閥壓差1.5 MPa L/min | 130 | 280 | |
低控制壓力MPa | 1.5 | 1.5 | |
所需控制流量L/min | 正常 | 2 | 2 |
瞬時 | 6 | 10 | |
泄油管允許背壓 MPa | 0.1 | 0.1 | |
滯 環 | 小于1% | ||
重復性 | 小于1%* | ||
頻率特性Hz | 55 (90°相位差) | 45 (90°相位差） | |
線圈電阻 Ω | 30 | 30 | |
電源電壓 | DC土24 V <波動范圍DC土21~28V> | ||
輸人信號電壓 | 額定流量/DC±5 V | ||
輸入阻抗kΩ | 10 | 10 | |
消耗功率(大）W | 20 | 20 | |
報警信號輸出 (晶體管開式集流器） | 電壓：大DC30V 電流：大30m A | ||
LVD T輸出（傳感器檢測） | DC±5 V/閥芯額定行程 | ||
環境溫度 | 0~50ºC (有通風場合） | ||
★同一使用條件下閥獨立測試得到的。
■型號說明
EHDF | G | -04 | 130 |
| -2 |
| -E | -CB | -10 |
系列號 | 連接型式 | 規格 | 額定流量L/min | 閥芯形式* | 控制方式 | 溢流型壓力補償閥 | 設計號 | ||
EHDF: 電-液比例換向 調速閥 | G: 底板安裝型 | 04 | 130 |
|
|
| 無標記： 內控 | 無標記：不帶 | 10 |
06 | 280 |
|
|
| E:外控 | CB:帶 | 10 | ||
★所示閥芯型式是其中間位置。
YUKEN EH系列 高響應型電-液比例換向調速閥
