金、鈀、鎳、銅等多元素X射線光譜測厚儀產品簡介：

產品類型：能量色散X熒光光譜分析設備

產品名稱：鍍層厚度測試儀

型   號：iEDX-150WT

生產商：韓國ISP公司

亞太地區戰略合作伙伴：廣州鴻熙電子科技有限公司

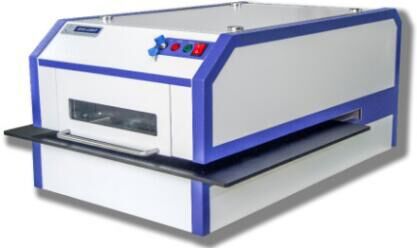

產品圖片：

金、鈀、鎳、銅等多元素X射線光譜測厚儀 iEDX-150WT特點：

產品優勢及特征

（一）產品優勢

• 1. 鍍層檢測，最多鍍層檢測可達5層，精度及穩定性高（見以下產品特征詳述）。

• 2. 平臺尺寸：620*525mm，樣品移動距離可達220*220*10mm。（固定臺可選）

• 3. 激光定位和自動多點測量功能。

• 4. 可檢測固體、粉末狀態材料。

• 5. 運行及維護成本低、無易損易耗品，對使用環境相對要求低。

• 6. 可進行未知標樣掃描、無標樣定性，半定量分析。

• 7. 操作簡單、易學易懂、精準無損、高品質、高性能、高穩定性，快速出檢測結果。

• 8. 可針對客戶個性化要求量身定做輔助分析配置硬件。

• 9. 軟件*升級。

• 10. 無損檢測，一次性購買標樣可長期使用。

• 11. 使用安心無憂，售后服務響應時間24H以內，提供保姆式服務。

• 12. 可以遠程操作，解決客戶使用中的后顧之憂。

• 13. 可進行RoHS檢測（選配功能），測試RoHS指令中的鉛、汞、鎘、鉻、鋇、銻、硒、砷等重金屬，測試無鹵素指令中的溴、氯等有害元素。亦可對成分進行分析。

• （二）產品特征

• 1. 高性能高精度X熒光光譜儀（XRF）

• 2. 計算機/ MCA(多通道分析儀)

• 2048通道逐次近似計算法ADC（模擬數字轉換器）。

• 3. Multi Ray. 運用基本參數（FP）軟件，通過簡單的三步進行無標樣標定，使用基礎參數計算方法，對樣品進行精確的鍍層厚度分析。

• 可以增加RoHS檢測功能。

• 4. MTFFP (多層薄膜基本參數法) 模塊進行鍍層厚度及全元素分析

• 勵磁模式 50987.1 DIN / ISO 3497-A1

• 吸收模式50987.1 DIN / ISO 3497-A2

• 線性模式進行薄鍍層厚度測量

• 相對（比）模式 無焦點測量DIN 50987.3.3/ ISO 3497

• 多鍍層厚度同時測量

• 5. 測試能力（基本配置：PIN探測器+0.3準直器）

•


• 當化金厚度在2u〞-5u〞時，測量時間為40S

• 準確度規格±5%

• 精確度規格<5%（COV變動率）

•


• 當化金厚度>5u〞時，測量時間為40S

• 準確度規格±5%

• 精確度規格<5%（COV變動率）

•


• 當化銀厚度在5u〞-15u〞時，測量時間為40S

• 準確度規格±8%

• 精確度規格<7%（COV變動率）

•


• 測化錫時，測量時間為40S

• 準確度規格±8%

• 精確度規格<6%（COV變動率）

•


• 準確度公式：準確度百分比=（測試10次的平均值-真值）/真值*100%

• 精確度COV公式： （S/10次平均值）*100%

•


• 6. Multi-Ray, Smart-Ray. WINDOWS7軟件操作系統

• 7. 完整的統計函數均值、 標準差、 低/高讀數，趨勢線，Cp 和 Cpk 因素等

• 8. 自動移動平臺，用戶使用預先設定好的程序進行自動樣品測量。最大測量點數量 =每9999 每個階段文件。每個階段的文件有最多25 個不同應用程序。特殊工具如"線掃描"和"格柵"。每個階段文件包含*統計軟件包。包括自動對焦功能、方便加載函數、瞄準樣品和拍攝、激光定位和自動多點測量功能。

•


• 產品配置及技術指標說明

• 測量原理：能量色散X射線分析	樣品類型：固體/粉末
  X射線光管：50KV，1mA	過濾器：5過濾器自動轉換
  檢測系統：Pin探測器(可選SDD)	能量分辨率：159eV（SDD:125eV）
  檢測元素范圍：Al (13) ~ U(92)	準直器孔徑：0.1/0.2/0.3/0.5/1/4/4mm(可選)
  應用程序語言：韓／英／中	分析方法：FP/校準曲線，吸收，熒光
  儀器尺寸：840*613*385mm	樣品移動距離：220*220*10 mm（自動臺）

• 1. X射線管：高穩定性X光光管，使用壽命（工作時間>18,000小時）

• 微焦點X射線管、Mo (鉬)靶

• 鈹窗口， 陽極焦斑尺寸75um，油絕緣，氣冷式，輻射安全電子管屏蔽。

• 50kV，1mA。高壓和電流設定為應用程序提供最佳性能。

• 2. 探測器：SDD 探測器（可選Si-Pin）

• 能量分辨率：125±5eV（Si-Pin:159±5eV）

• 3. 濾光片/可選

• 初級濾光片：Al濾光片，自動切換

• 7個準直器：客戶可選準直器尺寸或定制特殊尺寸準直器。

• (0.1/0.2/0.3/0.5/1/4/4mm )

• 4. 平臺：軟件程序控制步進式電機驅動X-Y軸移動大樣品平臺。
  激光定位、簡易荷載最大負載量為5公斤
  軟件控制程序進行持續性自動測量

• 5. 樣品定位：顯示屏上顯示樣品鎖定、簡易荷載、激光定位及拍照功能

• 6. 分析譜線：

• - 2048通道逐次近似計算法ADC（模擬數字轉換）

• - 基點改正（基線本底校正）

• - 密度校正

• - Multi-Ray軟件包含元素ROI及測量讀數自動顯示

• 7．視頻系統：高分辨率CCD攝像頭、彩色視頻系統

• - 觀察范圍：3mm x 3mm

• - 放大倍數：40X

• - 照明方法：上照式

• - 軟件控制取得高真圖像

• 8. 計算機、打印機（贈送）

• 1） 含計算機、顯示器、打印機、鍵盤、鼠標

• 2） 含Win 7/Win 10系統。

• 3） Multi-Ray鍍層分析軟件

• 注：設備需要配備穩壓器，需另計。
