華為電源模塊

整流模塊

華為R4830G1是一款高效率、高功率密度的數字化整流模塊，實現85~300VAC

輸入，53.5VDC額定輸出的轉換。具有軟啟動、完善的輸入和輸出保護、

低噪音、可并聯使用等優點。采用最新電源監控技術，實現整流模塊及負

載的實時監控、通過后臺調節輸出電壓的功能。

.0效率:≥96%

.D輸入電壓范圍:85~300VAC

0工作溫度范圍:-40~+75℃

·?總諧波失真(THD):≤5%

.支持在線熱插拔功能

.0全數字化控制

.O支持智能電表

.O支持CAN總線通訊

.O支持電壓電流調整功能

●D滿足RoHS要求

.0通過TUV、CE、UL、CB認證

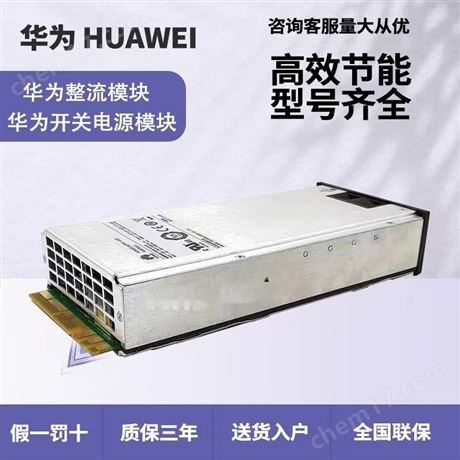

華為電源模塊R4830G1

產品簡介

產品特性

基本參數

尺寸40.8(高)mmx95.5(寬)mmx208(深)mm

重量≤1.5kg

散熱模式風冷

環境指標

工作溫度-40℃~+75℃，55℃輸出不降額

存儲溫度-40℃~+75℃

相對濕度5%~95%(無凝露)

海拔

0~4000m(海拔在3000~4000m范圍，每升高200m

溫度指標降低1C)

輸入特性

工作電壓85~300VAC

輸入電壓制式單相三線制(或110VAC雙火線)

輸入頻率45~65Hz，額定值:50Hz/60Hz

最大輸入電流≤13A

功率因素≥0.99

THD ≤5%

輸出特性

輸出電壓

42~58VDC

默認輸出:53.5VDC

輸出功率 1600W(176~300VAC)

主要參數

效率(%)

負載率

輸出效率曲線

整流模塊

華為R4830G1

保護特性

輸入過壓保護過壓保護點:>300VAC

輸入欠壓保護

欠壓保護點:<85VAC

輸出過壓保護

58.5~60.5VDC(監控模塊可調)

輸出短路保護

可長期短路

過溫保護

過溫保護點:>75℃

可靠性指標

MTBF

>500,000小時

噪音

指標

≤38dB (25C)

≤55dB (55℃)

安規/EMC/防雷特性

安規認證

通過TUV、CE、UL認證

獲得CB證書

符合UL60950-1

IEC60950-1

CAN/CSAC22.2

No.60950-1

EN60950-1

EMC

EN55022 Class B

EN55024

EN61000-3-2

EN61000-3-3

ETSI EN300 386

ETSI EN301489

ITU-TK.20

防雷

YD 5098-2005 5KA

華為通信電源模塊R4830G,R4830G1直流開關電源模塊

華為R4830G1，華為R4830G
